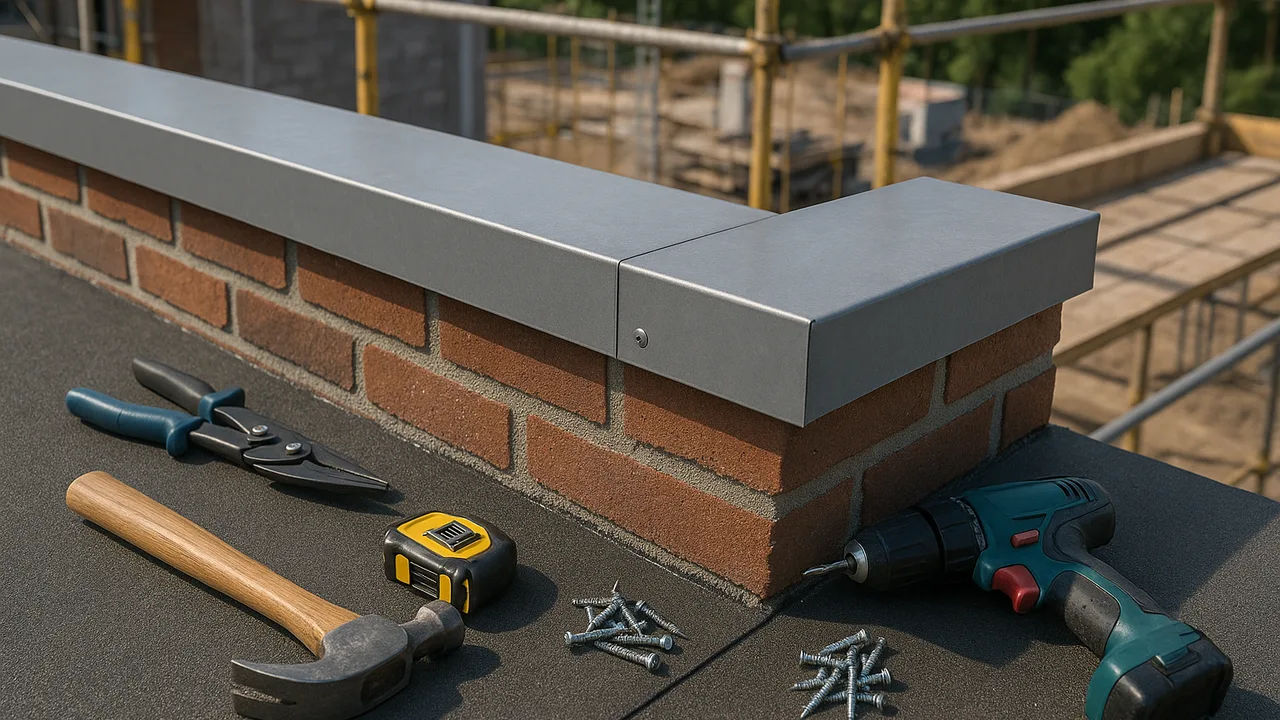

Couvertine d’acrotère : dimensions, pente, jonctions et pose
Un acrotère mesure 240 mm de large. Faut-il commander une couvertine de 240 mm ? Non. Cette mesure ne tient compte ni des retombées, ni du système de fixation, ni des débords nécessaires pour éloigner l'eau des façades.
Cette erreur résume assez bien les difficultés rencontrées avec une couvertine d'acrotère. La pièce paraît simple : un élément métallique posé au sommet d'un muret. Pourtant, quelques millimètres oubliés lors du relevé peuvent compliquer la pose sur plusieurs dizaines de mètres.
Largeur de l'acrotère, pente, débords, jonctions, dilatation, angles et fixations doivent être anticipés avant la commande.
Voici une méthode pratique destinée aux couvreurs et étancheurs pour mesurer, dimensionner et poser une couvertine sur une toiture-terrasse sans transformer cette finition en futur point d'infiltration.
Couvertine d'acrotère : la réponse courte
Pour préparer correctement une couvertine de toiture-terrasse, le couvreur doit travailler dans cet ordre :
- contrôler l'état et la géométrie de l'acrotère ;
- mesurer sa largeur en plusieurs points ;
- relever le périmètre réel ;
- identifier les angles, extrémités et changements de niveau ;
- tenir compte du complexe d'étanchéité existant ;
- choisir le système de couvertine ;
- déterminer la largeur développée nécessaire ;
- prévoir la pente vers la toiture lorsque le système le demande ;
- calculer les longueurs et les jonctions ;
- anticiper la dilatation ;
- commander les angles et accessoires ;
- poser et contrôler l'écoulement avant réception.
Une couvertine ne se commande donc pas uniquement à partir de la largeur nominale du mur.
Qu'est-ce qu'une couvertine d'acrotère ?
La couvertine est l'élément placé sur la partie supérieure d'un acrotère ou d'un muret afin de protéger cette zone exposée aux intempéries.
Sur une toiture-terrasse, elle participe notamment à la protection de la tête d'acrotère et du relevé d'étanchéité.
Selon le système, elle peut être réalisée en :
- aluminium ;
- acier laqué ;
- zinc ;
- autre métal ou matériau prévu pour cet usage.
La couvertine aluminium est fréquemment utilisée sur les toitures-terrasses contemporaines en raison des possibilités de fabrication, de finition et d'accessoires proposées par les fabricants.
À quoi sert une couvertine sur une toiture-terrasse ?
Son rôle ne se limite pas à masquer le sommet du muret.
Une couvertine correctement conçue permet notamment de :
- protéger la tête de l'acrotère ;
- limiter la pénétration de l'eau dans cette zone ;
- protéger la finition supérieure de certains relevés ;
- rejeter l'eau dans la direction prévue ;
- éviter autant que possible les ruissellements sur la façade ;
- assurer une finition régulière en périphérie du toit.
La couvertine fait donc partie d'un ensemble. Elle doit être coordonnée avec l'étanchéité, l'acrotère et les autres détails périphériques.
Quelle différence entre acrotère et couvertine ?
L'acrotère est la partie verticale située en périphérie de certaines toitures-terrasses.
La couvertine est la protection installée sur sa partie supérieure.
Autrement dit :
acrotère = élément du bâtiment ; couvertine = protection de sa tête.
Cette distinction est importante dans un devis. Reprendre un relevé d'étanchéité sur un acrotère et remplacer sa couvertine sont deux opérations différentes, même si elles concernent la même zone.
Quel lien entre couvertine et étanchéité EPDM ?
Sur une toiture en EPDM, la membrane peut remonter verticalement sur l'acrotère. La partie supérieure du relevé doit ensuite recevoir la finition prévue par le système.
La couvertine peut alors protéger la tête de l'acrotère et contribuer à empêcher l'eau de passer derrière le relevé.
Mais elle ne remplace pas le traitement d'étanchéité lui-même.
Avant de travailler sur cette finition, consultez notre guide consacré à la pose d'une membrane EPDM et au traitement des relevés d'acrotère.
Comment mesurer un acrotère avant de commander une couvertine ?
La première erreur consiste à prendre une seule mesure de largeur et à l'utiliser pour toute la toiture.
Sur le terrain, un acrotère peut présenter :
- des variations de largeur ;
- des défauts d'alignement ;
- des reprises de maçonnerie ;
- des surépaisseurs ;
- un ancien enduit ;
- une isolation rapportée ;
- des irrégularités locales.
La largeur doit donc être contrôlée en plusieurs points sur chaque longueur.
Il faut également relever :
- la longueur de chaque côté ;
- le nombre d'angles rentrants ;
- le nombre d'angles sortants ;
- les extrémités libres ;
- les changements de hauteur ;
- les raccords contre un mur ;
- les obstacles éventuels.
Cas utilisateur : l'acrotère passe de 243 à 258 mm
Un couvreur doit remplacer les couvertines d'une extension récente.
Il mesure le premier côté près d'un angle :
243 mm.
Avant de commander, il effectue deux mesures supplémentaires :
- 251 mm au milieu ;
- 258 mm près de l'angle opposé.
L'écart maximal est donc :
258 - 243 = 15 mm.
Une couvertine dimensionnée uniquement à partir des 243 mm mesurés au départ pourrait devenir trop juste sur l'autre extrémité.
Le couvreur doit déterminer la cote compatible avec le système choisi, ses jeux de pose et les dimensions réellement rencontrées sur toute la longueur.
Ces quelques mesures supplémentaires évitent de découvrir le problème après réception de plusieurs dizaines de mètres de pièces fabriquées sur mesure.
Comment calculer la largeur d'une couvertine ?
La largeur de l'acrotère constitue une donnée de départ, pas nécessairement la largeur finale de la couvertine.
Selon le système retenu, il faut prendre en compte :
- la largeur maximale réelle de l'acrotère ;
- le complexe d'étanchéité ;
- les supports de fixation ;
- les jeux nécessaires ;
- les retombées ;
- les débords prévus de chaque côté ;
- la géométrie propre au profil.
Il faut donc distinguer la largeur du mur de la largeur développée ou dimension commerciale de la couvertine.
Les valeurs exactes doivent être déterminées à partir du système retenu et de sa documentation technique.
Simulation : pourquoi une couvertine de 240 mm ne convient pas forcément à un acrotère de 240 mm
Prenons un acrotère mesurant exactement 240 mm.
Pour comprendre le principe, imaginons un système nécessitant dans notre exemple :
- 240 mm pour couvrir la tête ;
- 30 mm de débord utile d'un côté ;
- 30 mm de débord utile de l'autre côté.
La largeur horizontale nécessaire devient déjà :
240 + 30 + 30 = 300 mm.
À cela peuvent s'ajouter les retombées verticales et la géométrie propre au profil.
Une cote de mur de 240 mm ne conduit donc pas automatiquement à commander une couvertine désignée « 240 mm ».
Les 30 mm utilisés ici servent uniquement à illustrer le calcul : ils ne constituent pas une valeur universelle de pose.
Pourquoi la couvertine doit-elle dépasser de l'acrotère ?
Le débord permet notamment d'éloigner le ruissellement des faces verticales.
Si l'eau revient directement contre le mur, on peut observer avec le temps :
- des traces de ruissellement ;
- des salissures ;
- des coulures sur l'enduit ;
- une sollicitation accrue de la partie supérieure de la façade.
La forme de la retombée et du bord inférieur participe également à la gestion de l'eau.
Le couvreur doit utiliser les dimensions prévues par le profil retenu plutôt que créer un débord arbitraire sur le chantier.
Cas utilisateur : une façade blanche se marque sous chaque jonction
Sur un bâtiment rénové deux ans auparavant, la couvertine paraît en bon état.
Pourtant, la façade blanche présente une série de traces sombres espacées régulièrement.
En observant la toiture, le couvreur constate que chaque trace correspond approximativement à une jonction entre deux éléments.
Le problème ne se situe donc pas forcément dans le revêtement de façade. Il faut contrôler la façon dont l'eau circule au niveau des raccords, les débords et la géométrie du système.
La répétition régulière du défaut constitue ici un indice beaucoup plus utile qu'une inspection aléatoire de toute la façade.
Dans quel sens doit pencher une couvertine d'acrotère ?
La gestion de l'eau doit être prévue dès la conception.
Sur certains systèmes destinés aux toitures-terrasses, la couvertine est conçue pour favoriser l'écoulement vers l'intérieur du toit plutôt que vers la façade.
Cette disposition permet de renvoyer l'eau vers la surface disposant de son propre système d'évacuation.
La pente exacte et la façon dont elle est obtenue dépendent toutefois du système de couvertine.
Il ne faut donc pas improviser une pente identique pour tous les produits.
Pourquoi éviter d'envoyer l'eau vers la façade ?
Une façade est faite pour résister aux intempéries, mais cela ne signifie pas qu'il soit souhaitable de concentrer volontairement les eaux provenant de la tête d'acrotère sur sa face extérieure.
Une évacuation mal orientée peut favoriser :
- les coulures ;
- les traces sous les jonctions ;
- les salissures de façade ;
- l'humidification répétée de certaines zones ;
- une dégradation esthétique prématurée.
Sur une toiture-terrasse, lorsque le système le prévoit, l'eau est plutôt dirigée vers la toiture puis prise en charge par les évacuations.
Simulation : une pente faible suffit à créer une différence de niveau
Imaginons uniquement à titre pédagogique une couvertine présentant une largeur horizontale de 320 mm et une pente de 3 %.
La différence de hauteur correspondante serait :
320 mm × 3 % = 9,6 mm.
Sur seulement 32 cm, moins d'un centimètre de différence de niveau suffit donc à matérialiser une pente.
Cette simulation montre pourquoi une couvertine qui semble presque horizontale à l'œil peut néanmoins avoir une orientation d'écoulement.
La valeur de 3 % est utilisée ici pour illustrer le calcul et ne doit pas être appliquée comme prescription générale.
Comment calculer la longueur de couvertine nécessaire ?
La première étape consiste à mesurer le périmètre réellement concerné.
Pour une toiture rectangulaire de 8 × 6 m :
(8 + 6) × 2 = 28 m.
Il faut donc protéger 28 mètres linéaires d'acrotère.
Mais cela ne signifie pas automatiquement qu'il suffit de commander exactement 28 mètres de profil.
Le calepinage doit également intégrer :
- la longueur commerciale des éléments ;
- les jonctions ;
- les angles ;
- les pièces d'extrémité ;
- les éventuelles coupes ;
- les changements de niveau ;
- les contraintes de pose du système.
Simulation : 28 mètres de périmètre ne signifient pas 28 mètres à commander
Reprenons notre toiture de 8 × 6 m.
Supposons, uniquement pour la simulation, que le système soit livré en éléments de 3 m.
Sur chacun des côtés de 8 m, il faudrait organiser par exemple :
3 m + 3 m + 2 m.
Chaque côté comporte alors deux jonctions en partie courante.
Sur un côté de 6 m :
3 m + 3 m.
Soit une jonction.
Pour les quatre côtés, cette configuration produit :
- 4 jonctions sur les deux côtés de 8 m ;
- 2 jonctions sur les deux côtés de 6 m ;
- 4 angles à traiter séparément.
Le couvreur ne doit donc pas seulement écrire « 28 ml de couvertine » sur sa préparation de chantier.
Il doit établir un véritable plan de calepinage des longueurs et raccords.
Faut-il placer une jonction juste à côté d'un angle ?
Ce n'est généralement pas le meilleur choix lorsque le système et les longueurs disponibles permettent de l'éviter.
Un angle constitue déjà un point particulier. Ajouter immédiatement une jonction peut concentrer plusieurs détails sur quelques centimètres.
Lors du calepinage, le couvreur peut donc chercher à :
- éloigner certaines jonctions des angles ;
- répartir visuellement les longueurs ;
- éviter les très petits morceaux ;
- respecter les limites de longueur du système ;
- anticiper les possibilités de dilatation.
Le meilleur calepinage n'est pas nécessairement celui qui produit le moins de coupes. C'est celui qui reste compatible avec la technique de pose et donne une finition régulière.
Cas utilisateur : il manque 18 cm sur le dernier côté
Une équipe pose les couvertines autour d'une toiture rectangulaire sans préparer le calepinage complet.
Les premiers côtés avancent rapidement.
Sur le dernier côté, l'équipe découvre qu'après utilisation des longueurs disponibles il reste un vide d'environ 18 cm avant l'angle.
Techniquement, il serait possible de fabriquer un très petit morceau.
Mais cette solution ajouterait deux raccords extrêmement proches d'un angle et donnerait une finition médiocre.
Avec un calepinage réalisé avant la pose, les coupes auraient pu être réparties sur plusieurs éléments afin d'éviter cette pièce de 18 cm.
Le problème n'était pas un manque de matière. C'était un manque de préparation.
Comment raccorder deux couvertines ?
Deux éléments métalliques ne doivent pas être considérés comme une seule pièce continue simplement parce qu'ils sont placés bout à bout.
Le raccord doit assurer les fonctions prévues par le système :
- maintenir l'alignement ;
- gérer l'eau au niveau de la jonction ;
- permettre les mouvements du métal ;
- conserver une finition régulière.
Selon le produit, le raccord peut utiliser une éclisse, une pièce de jonction ou un dispositif récupérateur d'eau placé sous les extrémités.
La méthode exacte doit suivre la documentation du système choisi.
Pourquoi la dilatation est-elle importante pour une couvertine aluminium ?
L'aluminium se dilate et se contracte lorsque sa température varie.
Sur quelques centimètres, le mouvement est faible. Sur plusieurs mètres de métal exposés au soleil, il ne peut plus être ignoré.
Une couvertine extérieure peut être froide un matin d'hiver et devenir beaucoup plus chaude sous le soleil en été.
Si tous les éléments sont bloqués sans possibilité de mouvement alors que le système prévoit une libre dilatation, les contraintes peuvent se reporter sur :
- les jonctions ;
- les fixations ;
- les angles ;
- les extrémités ;
- le profil lui-même.
Simulation : combien un profil aluminium peut-il s'allonger ?
Pour comprendre l'ordre de grandeur, prenons un coefficient de dilatation thermique de l'aluminium d'environ 23 × 10-6 par °C.
Imaginons une longueur de 6 m soumise à une variation de température de 50 °C.
Le calcul pédagogique est :
ΔL = L × α × ΔT
Soit :
6 × 23 × 10-6 × 50 = 0,0069 m
Donc environ :
6,9 mm.
Presque 7 mm de variation dimensionnelle peuvent apparaître sur une longueur de 6 m dans cet exemple.
Ce calcul explique pourquoi les jonctions et fixations d'un système de couvertine doivent permettre les mouvements prévus par le fabricant.
Cas utilisateur : les jonctions sont parfaites en février et se déforment en juillet
Une couvertine aluminium est posée pendant une semaine froide de février.
Les raccords sont serrés et visuellement impeccables.
En juillet, sur la façade sud, plusieurs éléments semblent pousser les uns contre les autres.
L'entreprise recherche d'abord un problème de fixation.
Le défaut apparaît pourtant surtout sur les grandes longueurs les plus exposées au soleil.
Cette répartition oriente le diagnostic vers la gestion de la dilatation.
Un raccord n'est donc pas seulement destiné à empêcher l'eau de passer : il doit aussi fonctionner lorsque les éléments métalliques changent légèrement de dimension.
Comment fixer une couvertine d'acrotère ?
La fixation dépend du système retenu.
De nombreuses solutions professionnelles utilisent des supports ou pattes fixés sur l'acrotère, sur lesquels la couvertine vient ensuite se positionner ou se clipser.
Cette conception peut notamment permettre :
- de limiter les fixations traversantes visibles sur le dessus ;
- de maintenir l'alignement ;
- de gérer la pente du profil ;
- de permettre la dilatation prévue ;
- de faciliter le remplacement d'un élément selon le système.
L'espacement et le type des supports doivent correspondre aux prescriptions du fabricant et aux contraintes du chantier.
Pourquoi éviter de visser directement le dessus d'une couvertine au hasard ?
Une fixation traversante improvisée crée une perforation sur une surface directement exposée à la pluie.
Elle peut également bloquer le mouvement du métal.
Ajouter une rondelle ou un cordon de mastic ne transforme pas automatiquement cette méthode en système durable.
Lorsqu'une couvertine est conçue pour être montée sur supports, il faut utiliser les fixations prévues plutôt que modifier son principe de fonctionnement.
Cas utilisateur : le client veut ajouter des vis parce que la couvertine bouge légèrement
Sur une toiture-terrasse, un propriétaire remarque qu'une longue couvertine peut légèrement bouger lorsqu'il la manipule.
Il propose au couvreur d'ajouter plusieurs vis verticales pour « bien la bloquer ».
L'artisan contrôle plutôt les supports, leur espacement et l'emboîtement du profil.
Le système est conçu pour maintenir la couvertine tout en autorisant certains mouvements liés à la dilatation.
Bloquer arbitrairement la pièce aurait pu supprimer une caractéristique nécessaire à son fonctionnement.
Le bon diagnostic n'est donc pas : « est-ce que ça bouge ? », mais : « est-ce que le système fonctionne comme prévu ? »
Comment réaliser un angle de couvertine ?
Les angles peuvent être réalisés avec des pièces adaptées au système ou avec des éléments façonnés selon les prescriptions du fabricant.
Il faut distinguer :
- les angles sortants ;
- les angles rentrants ;
- les angles qui ne sont pas exactement à 90° ;
- les changements de hauteur.
Avant la commande, il est utile de contrôler les angles réels du bâtiment.
Un muret qui semble parfaitement perpendiculaire sur un plan peut présenter plusieurs degrés d'écart sur le chantier.
Cas utilisateur : l'angle commandé à 90° arrive sur un mur à 94°
Une extension possède un acrotère qui paraît rectangulaire.
Le couvreur commande quatre angles standards à 90°.
Lors de la pose, l'un des angles refuse de s'aligner correctement avec les deux longueurs adjacentes.
Après contrôle, l'angle réel du bâtiment mesure environ 94°.
Quatre degrés paraissent insignifiants sur un dessin. Sur une couvertine rigide avec de longues ailes, ils deviennent visibles immédiatement.
Le relevé préalable doit donc porter sur les longueurs et largeurs, mais aussi sur la géométrie réelle des angles lorsque le chantier le justifie.
Comment gérer une couvertine contre un mur plus haut ?
Une toiture-terrasse peut se terminer contre une façade ou une construction plus haute.
La couvertine ne peut alors pas simplement se poursuivre comme sur un acrotère libre.
Il faut anticiper :
- la terminaison du profil ;
- le raccord avec le mur ;
- la continuité de l'étanchéité ;
- le cheminement de l'eau ;
- la finition visuelle.
Ce détail doit être dessiné avant la commande, surtout lorsqu'une pièce sur mesure est nécessaire.
Pourquoi faut-il relever les hauteurs d'acrotère ?
La largeur n'est pas la seule cote importante.
Une variation de hauteur peut modifier :
- la continuité visuelle de la couvertine ;
- le traitement d'un angle ;
- la position d'une pièce de raccord ;
- la finition avec un mur voisin ;
- le raccord avec d'autres protections métalliques.
Sur un chantier complexe, un relevé coté en plan et en élévation est souvent plus utile qu'une simple liste de longueurs.
Simulation : comment préparer le calepinage d'une toiture de 8 × 6 m ?
Reprenons une toiture rectangulaire de :
- 8 m ;
- 6 m ;
- 8 m ;
- 6 m.
Le périmètre est de :
28 m.
Mais la préparation de commande doit plutôt ressembler à ceci :
| Élément | Quantité à relever |
|---|---|
| Longueurs droites | 28 m de périmètre à calepiner |
| Angles sortants | 4 |
| Angles rentrants | 0 |
| Extrémités libres | Selon configuration |
| Jonctions | Selon longueurs commerciales et calepinage |
| Largeur d'acrotère | Plusieurs mesures par côté |
| Changements de niveau | À relever individuellement |
Le couvreur peut ensuite dessiner les éléments et attribuer une référence à chaque pièce :
A1, A2, A3… pour les longueurs ; ANG1, ANG2… pour les angles ; EXT1… pour les extrémités.
Cette méthode réduit fortement les hésitations au moment de la pose.
Cas utilisateur : 32 pièces arrivent sur le chantier sans repérage
Une toiture complexe comporte plusieurs décrochements. Les couvertines sur mesure arrivent en 32 éléments.
Les longueurs sont proches les unes des autres, mais pas identiques.
Aucun plan de repérage n'accompagne la livraison.
L'équipe passe alors une partie de la matinée à mesurer chaque pièce pour déterminer sa position.
Sur le chantier suivant, l'entreprise numérote les segments dès le métré et transmet le même repérage à la commande.
Les pièces arrivent identifiées et sont réparties directement à proximité de leur zone de pose.
Le gain ne vient pas d'une pose plus rapide de la couvertine elle-même, mais d'une meilleure préparation du chantier.
Comment chiffrer la pose d'une couvertine ?
Le prix ne doit pas être calculé uniquement à partir des mètres linéaires.
Deux chantiers de 30 ml peuvent demander des temps très différents.
Le devis doit notamment tenir compte :
- de la largeur du profil ;
- du matériau ;
- de la finition ;
- du nombre de longueurs ;
- du nombre de jonctions ;
- des angles ;
- des extrémités ;
- des pièces sur mesure ;
- de la préparation de l'acrotère ;
- de la fixation ;
- de l'accès ;
- du levage ;
- de la dépose éventuelle de l'ancienne couvertine.
Cette logique rejoint celle de notre guide pour chiffrer l'étanchéité d'une toiture-terrasse et ses points singuliers.
Simulation : 30 mètres linéaires, mais deux devis très différents
Comparons deux chantiers de 30 ml.
Chantier A :
- toiture rectangulaire ;
- 4 angles ;
- largeur d'acrotère régulière ;
- accès facile ;
- aucun changement de niveau.
Chantier B :
- 30 ml également ;
- 10 angles ;
- 3 largeurs différentes ;
- 2 changements de hauteur ;
- 1 raccord contre façade ;
- accès par échafaudage.
Imaginons pour le calcul interne que chaque détail particulier supplémentaire demande en moyenne 20 minutes entre mesure, coupe, ajustement et pose.
Le chantier B comporte, par exemple, 10 détails supplémentaires significatifs :
10 × 20 min = 200 minutes
soit :
3 h 20 de travail supplémentaire.
Un tarif uniforme au mètre linéaire risque donc de sous-évaluer le second chantier.
Que faut-il contrôler lors du remplacement d'une ancienne couvertine ?
La dépose constitue une occasion de vérifier ce qui était invisible auparavant.
Le couvreur peut contrôler :
- l'état de la tête d'acrotère ;
- les fissures ;
- les anciennes fixations ;
- les traces d'humidité ;
- l'état du relevé d'étanchéité ;
- les supports ;
- les éventuelles infiltrations anciennes.
Il faut éviter de poser systématiquement la nouvelle couvertine sur un support dégradé simplement parce que l'ancien profil le masquait.
Cas utilisateur : la couvertine cache une fissure sur 2,5 mètres
Un chantier prévoit uniquement le remplacement de couvertines devenues très ternes.
Après dépose, le couvreur découvre une fissure continue sur environ 2,5 m en tête d'acrotère.
Elle n'était pas visible lors de la visite initiale.
Poser immédiatement les nouvelles pièces permettrait de terminer le chantier comme prévu, mais masquerait à nouveau le défaut.
L'entreprise photographie la zone, informe le client et chiffre la reprise nécessaire avant la pose définitive.
Ce type de découverte justifie de prévoir clairement dans le devis le traitement des éventuels travaux supplémentaires découverts après dépose.
Quelles erreurs éviter lors de la pose d'une couvertine ?
- Mesurer la largeur de l'acrotère à un seul endroit.
- Commander la largeur de la couvertine à partir de la seule largeur du mur.
- Oublier les retombées et débords prévus par le système.
- Ne pas vérifier la direction d'écoulement.
- Créer une contre-pente.
- Commander uniquement le nombre de mètres correspondant au périmètre.
- Oublier les angles et pièces terminales.
- Placer inutilement une petite pièce entre deux raccords.
- Bloquer la dilatation des profils.
- Improviser les jonctions.
- Visser le dessus d'un profil lorsque le système ne le prévoit pas.
- Utiliser le mastic comme solution universelle.
- Supposer que tous les angles du bâtiment font exactement 90°.
- Poser une nouvelle couvertine sans contrôler l'acrotère après dépose de l'ancienne.
- Négliger les traces de ruissellement sur la façade.
Comment entretenir une couvertine d'acrotère ?
La couvertine mérite d'être intégrée aux inspections périodiques de la toiture-terrasse.
Le couvreur peut notamment contrôler :
- l'alignement des éléments ;
- les jonctions ;
- les angles ;
- les pièces terminales ;
- les supports et fixations accessibles ;
- les déformations ;
- les traces de ruissellement ;
- les effets d'une intervention ultérieure sur la toiture.
Ces contrôles peuvent être intégrés à un contrat d'entretien de toiture-terrasse avec photographies et historique des anomalies.
Cas utilisateur : une couvertine est déplacée lors de l'entretien d'une climatisation
Une entreprise de maintenance intervient sur un groupe de climatisation installé près de l'acrotère.
Pour faire passer son matériel, un technicien prend appui sur une couvertine.
L'élément ne présente aucune bosse spectaculaire, mais l'une de ses extrémités n'est plus correctement positionnée sur son support.
Lors de la visite annuelle de toiture, le couvreur remarque le défaut en contrôlant l'alignement des jonctions.
La correction est réalisée avant qu'une succession de vents forts ou de pluies ne sollicite davantage la zone.
Ce type d'anomalie montre l'intérêt de contrôler les protections métalliques après le passage d'autres corps de métier.
Comment contrôler une couvertine après la pose ?
Avant réception, une vérification systématique peut porter sur :
- l'alignement général ;
- la pente prévue ;
- les débords ;
- les retombées ;
- les jonctions ;
- les jeux nécessaires ;
- les angles ;
- les extrémités ;
- les raccords contre les murs ;
- la stabilité sur les supports ;
- l'absence de fixations improvisées ;
- la continuité avec le relevé d'étanchéité.
Une série de photographies peut être conservée dans le dossier chantier, notamment pour les angles, raccords et jonctions.
FAQ sur la couvertine d'acrotère
Qu'est-ce qu'une couvertine d'acrotère ?
Une couvertine est une protection installée sur la partie supérieure d'un acrotère ou d'un muret. Sur une toiture-terrasse, elle protège la tête de l'acrotère et participe à la finition périphérique de l'étanchéité.
Quelle largeur de couvertine choisir ?
La largeur dépend de la largeur réelle de l'acrotère, du système de fixation, des retombées, des débords et de la géométrie du profil. Il ne faut pas commander une couvertine uniquement à partir de la largeur nominale du mur.
Comment mesurer une couvertine ?
Il faut mesurer l'acrotère en plusieurs points, relever chaque longueur, contrôler les angles, changements de niveau, extrémités et raccords contre les murs. Le métré doit ensuite être adapté au système de couvertine choisi.
Quelle pente pour une couvertine ?
La pente dépend du système retenu. Certains dispositifs de toiture-terrasse sont conçus pour orienter l'eau vers l'intérieur de la toiture plutôt que vers la façade. La valeur doit être vérifiée dans les prescriptions du produit.
Dans quel sens doit pencher une couvertine ?
Lorsque le système le prévoit, l'écoulement est orienté vers la toiture afin de limiter le ruissellement sur la façade. Il faut respecter la conception et les prescriptions du fabricant.
Comment raccorder deux couvertines ?
Le raccord est réalisé avec les accessoires ou pièces de jonction prévus par le système. Il doit gérer simultanément l'eau, l'alignement et les mouvements liés à la dilatation.
Pourquoi laisser un jeu entre deux couvertines ?
Les éléments métalliques se dilatent lorsque leur température augmente. Les systèmes de jonction doivent donc permettre les mouvements prévus par le fabricant sans compromettre l'étanchéité de la zone.
Comment fixer une couvertine aluminium ?
La méthode dépend du produit. De nombreux systèmes utilisent des supports fixés sur l'acrotère sur lesquels la couvertine vient se clipser ou se positionner. Il faut respecter le type et l'espacement des supports prévus.
Peut-on visser directement une couvertine par-dessus ?
Il ne faut pas ajouter de fixation traversante arbitraire lorsque le système n'en prévoit pas. Cela peut créer une perforation exposée à l'eau et perturber la libre dilatation du profil.
Comment calculer le nombre de mètres de couvertine ?
Le périmètre fournit la longueur de base. Il faut ensuite réaliser le calepinage en tenant compte des longueurs disponibles, jonctions, angles, extrémités, coupes et pièces spéciales.
Pourquoi une couvertine provoque-t-elle des traces sur une façade ?
Des traces répétitives peuvent notamment conduire à contrôler les débords, les jonctions, l'orientation de l'écoulement et la géométrie des profils. Le motif des coulures peut aider à identifier le détail à inspecter.
Vérifier le système de couvertine avant la commande
Les dimensions, supports, jonctions et pièces d'angle diffèrent d'un système à l'autre. Il est donc préférable de choisir le procédé avant de figer le métré définitif.
Pour visualiser un exemple de système professionnel, consultez la documentation technique Couvernet de dani alu.
Elle permet notamment de comprendre l'intérêt des supports, de la gestion des jonctions, de la libre dilatation et de l'orientation de l'eau sur une couvertine de toiture-terrasse.
Une bonne couvertine commence par un bon relevé de cotes
La pose visible n'est que la dernière étape du chantier.
Le résultat dépend d'abord de ce qui a été relevé avant la commande : largeur réelle de l'acrotère, variations dimensionnelles, angles, longueurs, niveaux, extrémités et raccords.
La méthode peut se résumer ainsi :
inspecter → mesurer → dessiner → choisir le système → dimensionner → calepiner → commander → poser → contrôler.
Sur un rectangle simple, cette préparation évite les mauvaises surprises. Sur une toiture comportant plusieurs décrochements, elle devient indispensable.
Pour le couvreur, le bénéfice est également économique : moins de pièces inutilisables, moins de retours fournisseur, moins de petites coupes improvisées et un temps de pose plus prévisible.
Avec CouvrAppy, les entreprises de couverture peuvent structurer leurs relevés, détailler leurs devis et conserver les informations propres à chaque chantier. Demandez une démonstration de CouvrAppy pour découvrir comment mieux préparer vos devis et suivre vos travaux de toiture.
