Tuile à douille et sortie VMC en toiture : choix, pose, étanchéité

Le couvreur arrive sur une rénovation presque terminée. La VMC est posée, le réseau traverse les combles et une gaine de 160 mm attend sous la couverture. Il reste « juste à la faire sortir ».

Le client propose alors une solution qui paraît évidente : remplacer une tuile par une tuile à douille et raccorder la gaine dessus.

Mais quelle douille ? Quel diamètre ? Quel terminal ? La sortie est-elle compatible avec le débit de la VMC ? Peut-on réduire le conduit juste avant la toiture ? Comment traverser l'écran sous-toiture sans créer un point d'entrée d'eau ? Et surtout, une tuile à douille constitue-t-elle réellement le bon terminal pour cette installation ?

Une sortie VMC en toiture est à la rencontre de deux métiers : le réseau de ventilation doit conserver ses performances tandis que la couverture doit rester étanche.

Voici comment raisonner avant de découper quoi que ce soit.

Tuile à douille et sortie VMC : la réponse courte

Une tuile à douille est un élément de couverture comportant une ouverture permettant le passage ou le raccordement d'un conduit. Elle ne doit pas être confondue avec une tuile chatière, dont la fonction est de participer à la ventilation sous couverture.

Pour une VMC, le couvreur doit surtout vérifier que la sortie de toiture complète est compatible avec le système de ventilation.

Avant la pose, il faut donc contrôler :

1. la fonction exacte du conduit ;
2. le diamètre du piquage de rejet du groupe VMC ;
3. le diamètre du conduit arrivant sous toiture ;
4. les prescriptions du système de ventilation ;
5. le type de terminal de toiture prévu ;
6. la compatibilité avec les tuiles existantes ;
7. la pente de la couverture ;
8. l'emplacement de la sortie ;
9. le cheminement du conduit ;
10. la présence éventuelle d'un écran sous-toiture ;
11. le traitement de l'étanchéité autour de la pénétration ;
12. la fixation mécanique du terminal.

Le diamètre de la sortie ne doit pas être choisi simplement en fonction de la tuile à douille disponible chez le fournisseur.

Qu'est-ce qu'une tuile à douille ?

Une tuile à douille est une tuile spéciale comportant une ouverture destinée au passage d'un conduit ou à son raccordement avec un accessoire adapté.

Elle est généralement choisie dans une gamme compatible avec la couverture existante afin de conserver :

• le profil de la toiture ;
• les emboîtements ;
• le recouvrement ;
• l'aspect de la couverture ;
• la cohérence du système de pose.

Selon les fabricants et les usages, différents diamètres et accessoires peuvent être proposés.

Mais la présence d'une ouverture ronde dans une tuile ne signifie pas automatiquement que l'ensemble convient à n'importe quel réseau de VMC.

Quelle différence entre une tuile à douille et une tuile chatière ?

La confusion est fréquente, notamment chez les particuliers.

Élément	Fonction principale
Tuile chatière	Participer à la ventilation de la sous-face de la couverture
Tuile à douille / sortie adaptée	Permettre le passage ou le rejet d'un conduit vers l'extérieur selon le système

Une chatière met en communication la lame d'air située sous la couverture avec l'extérieur.

Une sortie VMC doit au contraire conduire l'air extrait du logement jusqu'à l'extérieur sans le rejeter dans les combles ou sous les tuiles.

Pour comprendre le rôle du premier dispositif, consultez notre guide sur la tuile chatière, son nombre et son emplacement pour ventiler la toiture.

Cas utilisateur : une gaine VMC raccordée sous une tuile chatière

Lors d'une réfection partielle, un couvreur découvre une gaine souple qui remonte dans les combles.

Son extrémité est placée directement sous une tuile chatière.

Depuis l'extérieur, rien ne paraît anormal : la toiture possède bien un accessoire de ventilation.

Mais l'air extrait n'est pas réellement conduit jusqu'à l'extérieur par un terminal dédié. Il est rejeté sous la couverture et doit ensuite trouver son chemin à travers la chatière.

Le couvreur ne doit pas simplement reconnecter la nouvelle VMC de la même manière sous prétexte que « cela fonctionnait avant ».

Il faut distinguer les deux circuits :

ventilation du logement → rejet vers l'extérieur

et :

ventilation sous couverture → circulation d'air dans la lame prévue sous les tuiles.

Une tuile à douille convient-elle toujours pour une VMC ?

Non.

C'est un point important, car le terme « tuile à douille VMC » est couramment utilisé alors que la compatibilité dépend du système complet.

Certains fabricants proposent des dispositifs permettant de raccorder un réseau de ventilation derrière une tuile à douille avec un diamètre adapté.

D'autres configurations de VMC nécessitent une véritable sortie de toiture conçue pour le rejet d'air, avec un diamètre et des performances compatibles avec le réseau.

Le couvreur doit donc partir de la VMC et de son réseau pour choisir le terminal, et non faire l'inverse.

Quel diamètre choisir pour une sortie VMC en toiture ?

Le diamètre dépend du système de ventilation.

Pour une installation relevant du NF DTU 68.3 en maison individuelle, le réseau de refoulement ne doit pas être réduit : le diamètre de la sortie et de la gaine doit être au moins égal à celui du piquage de rejet du groupe. Dans ce cadre, la sortie de toiture est donnée avec un diamètre minimal de 160 mm.

Cela signifie qu'un conduit de rejet prévu en Ø160 mm ne doit pas être arbitrairement réduit en Ø125 mm au dernier moment simplement pour s'adapter à un accessoire de couverture disponible.

Pour d'autres équipements ou configurations, il faut vérifier les prescriptions correspondantes.

Simulation : réduire une sortie de 160 à 125 mm

Un groupe possède un rejet de :

Ø160 mm.

Le couvreur trouve facilement une sortie en :

Ø125 mm.

La différence de diamètre semble faible :

160 - 125 = 35 mm.

Mais comparons les sections.

Pour un conduit circulaire :

section = π × rayon².

En Ø160 mm :

π × 80² ≈ 20 106 mm²

soit environ :

201 cm².

En Ø125 mm :

π × 62,5² ≈ 12 272 mm²

soit environ :

123 cm².

La réduction de section est donc approximativement :

(201 - 123) / 201 × 100 ≈ 39 %.

Une réduction de seulement 35 mm de diamètre représente ainsi près de 39 % de section en moins.

Ce calcul ne permet pas à lui seul de déterminer la perte de charge du réseau, mais il montre pourquoi le diamètre ne doit pas être réduit au hasard.

Cas utilisateur : « J'ai déjà la tuile en 125, on met un réducteur »

Sur une maison neuve, l'électricien a installé une VMC avec un rejet prévu en Ø160 mm.

Le client a déjà acheté une tuile à douille en Ø125 mm assortie à sa couverture.

Il demande au couvreur :

« La différence n'est que de 35 mm. Vous pouvez mettre un réducteur juste avant la tuile ? »

Le couvreur vérifie la documentation du groupe avant de modifier quoi que ce soit.

La sortie doit conserver le diamètre prévu.

La bonne décision consiste donc à choisir un terminal compatible avec le réseau plutôt qu'à adapter le réseau à une tuile déjà achetée.

Pourquoi la sortie VMC influence-t-elle le débit ?

Le ventilateur doit vaincre les résistances présentes dans le réseau.

Elles peuvent provenir notamment :

• de la longueur des conduits ;
• des coudes ;
• des réductions de diamètre ;
• des raccords ;
• des conduits écrasés ;
• du terminal extérieur ;
• des accessoires du réseau.

Une sortie de toiture ne doit donc pas seulement empêcher la pluie d'entrer.

Elle doit aussi être compatible avec les caractéristiques aérauliques du système de ventilation.

Simulation : pourquoi le chemin le plus court est souvent préférable

Imaginons deux possibilités pour raccorder le même groupe VMC à sa sortie de toiture.

Solution A :

• 1 m de conduit ;
• un changement de direction ;
• sortie directement au-dessus du groupe.

Solution B :

• 3,5 m de conduit ;
• trois changements de direction ;
• passage entre plusieurs éléments de charpente.

La seconde solution représente :

2,5 m de conduit supplémentaire

et :

2 changements de direction supplémentaires.

On ne peut pas convertir ces différences en une perte de charge universelle sans connaître le conduit, le débit, les rayons de courbure et les accessoires.

Mais la comparaison suffit à montrer pourquoi l'emplacement de la sortie doit être discuté avant la fin du chantier.

Un terminal bien placé peut simplifier simultanément le travail du couvreur et celui de l'installateur VMC.

Cas utilisateur : la sortie est déplacée de 80 cm et évite deux coudes

Sur une rénovation, le climaticien marque l'emplacement souhaité pour la sortie VMC.

Le couvreur monte sur le toit et constate que ce point tombe dans une zone peu pratique, à proximité d'un élément de charpente.

En déplaçant la sortie de seulement 80 cm, il devient possible de réaliser un cheminement beaucoup plus direct depuis le groupe.

Le climaticien valide la modification.

Le chantier évite ainsi deux coudes et plusieurs découpes inutiles.

Ce cas montre l'intérêt d'une coordination avant de percer l'écran et de modifier la couverture.

Où placer une sortie VMC sur la toiture ?

Le meilleur emplacement résulte d'un compromis entre plusieurs contraintes :

• position du groupe VMC ;
• longueur du conduit de rejet ;
• nombre de coudes ;
• charpente ;
• pente de toiture ;
• calepinage des tuiles ;
• écran sous-toiture ;
• accessibilité ;
• vents dominants ;
• autres prises ou rejets d'air ;
• fenêtres et autres ouvertures selon les règles applicables.

L'emplacement idéal pour la couverture n'est donc pas nécessairement celui qui convient au réseau de ventilation, et inversement.

Il faut trouver une position compatible avec les deux.

Faut-il isoler le conduit de rejet VMC dans les combles ?

Le réseau traversant un volume non chauffé doit être réalisé conformément aux prescriptions du système de ventilation.

L'isolation du conduit participe notamment à la gestion des phénomènes de condensation.

Un conduit transportant de l'air intérieur humide traverse parfois des combles beaucoup plus froids en hiver.

Si le réseau n'est pas conçu correctement, cette différence de température peut favoriser la condensation.

Le couvreur qui découvre une gaine nue dans des combles froids doit donc éviter de considérer que son intervention s'arrête nécessairement à la tuile.

Il peut signaler l'anomalie à l'entreprise chargée de la ventilation.

Cas utilisateur : la « fuite de toiture » apparaît uniquement quand la VMC fonctionne

Un propriétaire constate quelques gouttes d'eau dans les combles sous la sortie VMC.

Il pense immédiatement à une infiltration autour de la tuile.

Le couvreur inspecte la couverture après une pluie : aucune trace de passage d'eau n'apparaît autour du terminal.

En revanche, le conduit de rejet traverse plusieurs mètres de combles froids et présente des traces d'humidité.

Le diagnostic doit donc distinguer :

• une infiltration venant de l'extérieur ;
• une condensation liée au réseau ;
• un défaut de raccord ;
• une combinaison de plusieurs phénomènes.

Une auréole sous une sortie VMC n'est pas automatiquement la preuve d'une tuile mal étanchée.

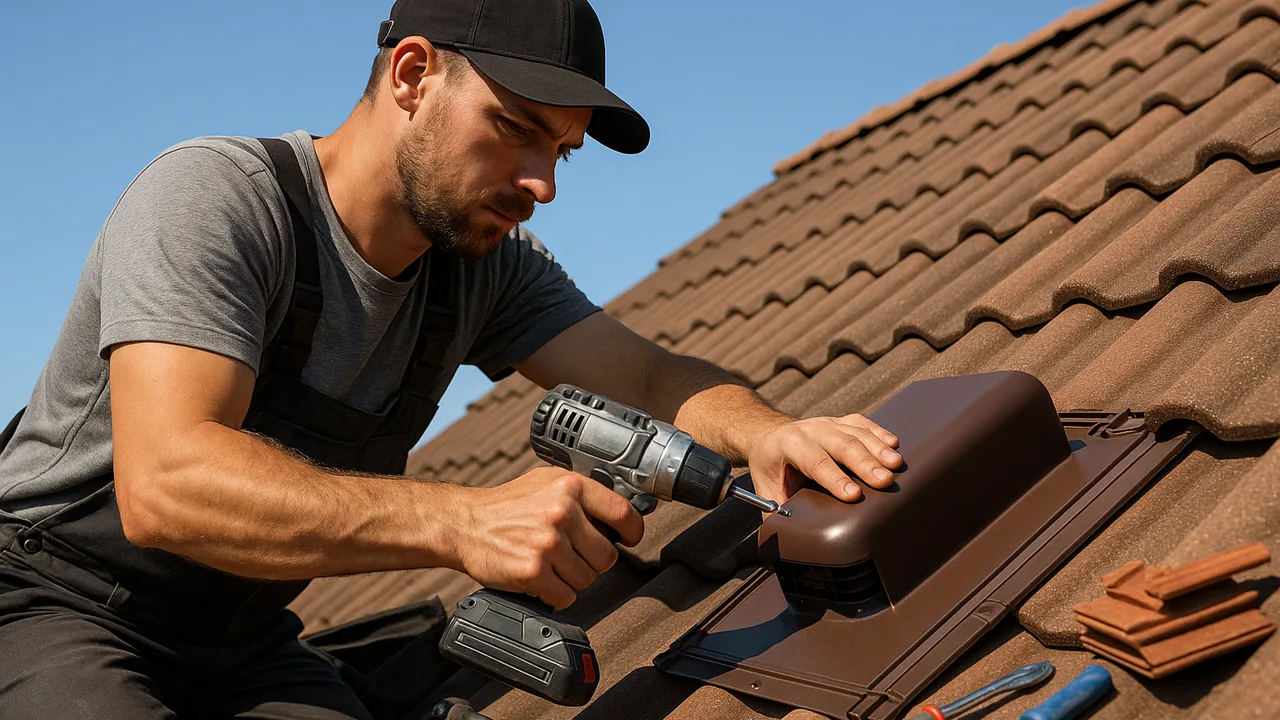

Comment poser une sortie VMC sur une toiture en tuiles ?

La méthode exacte dépend du terminal et du modèle de couverture.

La logique générale consiste à :

1. repérer précisément l'emplacement depuis l'intérieur et l'extérieur ;
2. vérifier l'absence d'obstacle structurel ;
3. déposer les tuiles nécessaires ;
4. préparer le passage du conduit ;
5. traiter correctement l'écran sous-toiture lorsqu'il existe ;
6. préparer le support du terminal ;
7. installer la sortie selon sa notice ;
8. façonner ou positionner son dispositif d'étanchéité ;
9. raccorder le conduit sans réduction ou contrainte non prévue ;
10. reposer les éléments de couverture ;
11. contrôler l'écoulement de l'eau ;
12. vérifier la stabilité du terminal.

Une sortie de toiture conçue pour une couverture en tuiles peut comporter une collerette ou un abergement façonnable destiné à épouser le relief de la couverture.

Comment traiter l'écran sous-toiture autour de la sortie VMC ?

La sortie VMC crée une pénétration dans le complexe.

Lorsque la toiture possède un écran, celui-ci ne doit pas simplement être découpé largement puis abandonné autour du conduit.

Il faut conserver une logique d'écoulement : une éventuelle eau circulant sur l'écran ne doit pas être dirigée vers l'ouverture.

Le traitement doit prendre en compte :

• la continuité de l'écran ;
• le raccord autour de la pénétration ;
• le cheminement de l'eau ;
• les accessoires compatibles avec la membrane ;
• la continuité de la ventilation sous couverture.

Nous détaillons ces principes dans notre article consacré à l'écran sous-toiture HPV, sa pose et le traitement des points singuliers.

Cas utilisateur : le terminal est étanche mais l'écran envoie l'eau vers le conduit

Une sortie de toiture a été posée proprement sur les tuiles.

La collerette extérieure ne présente aucun défaut apparent.

Quelques mois plus tard, une infiltration ponctuelle apparaît lors de pluies accompagnées de vent.

Après dépose de quelques tuiles, le couvreur constate que l'écran sous-toiture a été découpé en croix puis rabattu autour du conduit sans véritable traitement en amont.

Une eau occasionnelle circulant sur l'écran arrive donc directement contre la pénétration.

La finition extérieure était correcte. Le défaut se trouvait dans une couche devenue invisible après la pose.

Faut-il couper un liteau pour faire passer la sortie ?

Pas sans analyser les conséquences.

Le terminal peut tomber à proximité d'un liteau, d'un contre-liteau ou d'un élément de charpente.

Déplacer légèrement la sortie peut parfois éviter une modification inutile du support.

Si une adaptation est nécessaire, elle doit conserver la tenue mécanique des éléments de couverture et respecter le système de pose.

La position du terminal doit donc être validée avant de créer le percement définitif.

Cas utilisateur : l'axe prévu tombe exactement sur un chevron

L'installateur VMC perce le plafond et monte son conduit verticalement en prenant comme repère la position du groupe.

Dans les combles, la gaine arrive directement sous un chevron.

Le client propose de « faire une encoche » dans le bois pour conserver une sortie parfaitement verticale.

Le couvreur refuse cette modification improvisée.

La sortie est légèrement décalée et le raccordement est adapté avec l'installateur VMC.

Une contrainte de ventilation ne justifie pas de modifier arbitrairement un élément structurel.

Comment assurer l'étanchéité autour d'une sortie de toiture ?

L'étanchéité doit être obtenue par le système prévu pour le terminal et la couverture.

Selon le produit, on peut notamment trouver :

• une tuile spécialement moulée ;
• une embase adaptée au profil ;
• une collerette façonnable ;
• un abergement métallique ;
• des accessoires spécifiques au fabricant.

Le mastic ne doit pas devenir le principe principal d'étanchéité d'une sortie mal adaptée à la couverture.

Une solution correctement conçue doit accompagner le chemin naturel de l'eau sur le rampant.

Pourquoi faut-il regarder ce qui se passe au-dessus de la sortie ?

L'eau arrive depuis l'amont du rampant.

Le couvreur doit donc observer :

• les tuiles situées au-dessus ;
• leurs recouvrements ;
• la largeur d'écoulement disponible ;
• la présence d'un point singulier voisin ;
• une éventuelle noue ;
• une fenêtre de toit ;
• une cheminée ;
• le traitement de l'écran sous-toiture.

Une sortie correctement posée peut être fragilisée si elle est placée exactement dans le chemin d'une concentration d'eau provenant d'un autre ouvrage.

Cas utilisateur : la sortie est placée juste sous une fenêtre de toit

Sur une rénovation, le point le plus direct entre le groupe VMC et la toiture se situe presque dans l'axe inférieur d'une fenêtre de toit.

Le conduit serait très court.

Mais le couvreur préfère décaler la sortie afin de ne pas ajouter un nouveau point singulier dans une zone où l'eau est déjà collectée et guidée autour de la fenêtre.

Le conduit gagne quelques dizaines de centimètres, mais la couverture devient plus simple à gérer.

La sortie la plus proche n'est donc pas toujours la meilleure.

Comment fixer mécaniquement une sortie VMC ?

Une sortie de toiture est exposée :

• au vent ;
• à la pluie ;
• aux variations de température ;
• aux vibrations éventuelles du réseau ;
• aux efforts lors de la maintenance.

Elle doit donc être fixée selon les prescriptions du fabricant.

Certains terminaux possèdent un support ou des feuillards de fixation à la charpente. D'autres utilisent une solution propre au système de couverture.

Le conduit intérieur ne doit pas être chargé de maintenir à lui seul tout le terminal extérieur.

Tuile à douille, chapeau ou véritable sortie de toiture : que choisir ?

Il faut partir de l'usage.

Situation	Question à se poser
Ventilation sous couverture	Une chatière ou un dispositif de ventilation de couverture est-il nécessaire ?
Rejet d'une VMC	Quel terminal est prévu pour le débit, le diamètre et le système de ventilation ?
Passage d'un conduit spécifique	La tuile à douille et son chapeau sont-ils prévus pour cet usage ?
Prise d'air	Le terminal et son emplacement répondent-ils aux prescriptions de l'installation ?

Le terme commercial de l'accessoire ne suffit donc pas. Il faut connaître sa destination et ses caractéristiques.

Une sortie VMC peut-elle servir à ventiler la sous-face de la toiture ?

Non, ce sont deux fonctions distinctes.

Le réseau VMC extrait de l'air du logement.

La ventilation sous couverture permet une circulation d'air dans l'espace prévu sous les tuiles ou les ardoises.

Les deux circuits ne doivent pas être mélangés.

Pour comprendre la seconde fonction, consultez notre article consacré à la ventilation sous toiture, des entrées d'air à l'égout jusqu'aux sorties hautes.

Cas utilisateur : douze chatières mais aucune vraie sortie VMC

Un propriétaire explique que sa toiture est « très bien ventilée » parce qu'elle possède douze tuiles chatières.

Pourtant, la gaine de rejet de sa VMC se termine dans les combles.

Le nombre de chatières ne résout pas le problème.

Elles servent au circuit de ventilation de la couverture, pas à transformer les combles en zone de rejet de l'air extrait du logement.

Le chantier nécessite donc une sortie dédiée vers l'extérieur.

Pourquoi faut-il éviter de rejeter directement la VMC dans les combles ?

La VMC extrait notamment l'humidité produite dans les pièces de service.

Rejeter cet air dans les combles déplace le problème au lieu de l'évacuer hors du bâtiment.

L'humidité peut alors se retrouver au contact :

• de la charpente ;
• de l'isolant ;
• de l'écran ;
• de la sous-face de la couverture ;
• d'autres surfaces froides.

Le rejet doit donc atteindre réellement l'extérieur conformément au système de ventilation.

Cas utilisateur : la gaine s'arrête 30 cm sous la couverture

Une maison possède une VMC récente. Le propriétaire ne comprend pas pourquoi les combles restent humides en hiver.

Le couvreur découvre que la gaine de rejet monte presque jusqu'au toit mais s'arrête environ 30 cm sous les tuiles.

L'installateur précédent avait considéré que la proximité des tuiles chatières permettrait à l'air de sortir.

Le rejet d'air humide s'effectue pourtant directement dans les combles.

La distance restante paraît faible, mais techniquement elle change complètement la destination de l'air : 30 cm avant l'extérieur, c'est encore l'intérieur du bâtiment.

Comment gérer une sortie VMC lors d'une réfection complète de toiture ?

Une réfection complète constitue le meilleur moment pour inventorier les pénétrations existantes.

Avant la dépose, le couvreur peut repérer :

• sorties VMC ;
• ventilations de chute ;
• conduits divers ;
• anciennes sorties inutilisées ;
• antennes ;
• équipements techniques.

Chaque pénétration doit ensuite être identifiée : à quoi sert-elle, doit-elle être conservée, déplacée ou supprimée ?

Cette étape évite de reproduire automatiquement une installation ancienne mal conçue.

Cas utilisateur : trois sorties en toiture, mais une seule encore utilisée

Lors de la dépose d'une couverture, l'entreprise découvre trois anciennes tuiles à douille.

Depuis les combles, une seule est encore raccordée.

La deuxième correspond à une ancienne ventilation supprimée lors de travaux de salle de bains. La troisième n'est reliée à rien.

Reposer trois accessoires ne présenterait aucun intérêt.

Après validation avec le client, seule la sortie réellement nécessaire est conservée et les deux pénétrations inutiles disparaissent de la nouvelle couverture.

Moins de points singuliers signifie aussi moins de zones à surveiller ultérieurement.

Comment chiffrer une sortie VMC dans un devis de couverture ?

Écrire uniquement « pose tuile à douille » peut être insuffisant.

Selon la prestation réellement assurée par le couvreur, le devis peut distinguer :

• dépose des éléments existants ;
• fourniture du terminal ou de la tuile spéciale ;
• adaptation locale du lattage ;
• traitement de l'écran sous-toiture ;
• fixation du terminal ;
• raccordement au conduit si celui-ci fait partie de la prestation ;
• reprise des tuiles périphériques ;
• contrôle de l'étanchéité ;
• limites de prestation avec l'entreprise chargée de la VMC.

La dernière ligne est particulièrement importante lorsqu'il y a plusieurs intervenants.

Simulation : une « simple sortie » mobilise deux métiers

Imaginons une intervention comprenant :

• 30 minutes de repérage et coordination ;
• 45 minutes de dépose et préparation de la couverture ;
• 30 minutes de traitement de l'écran ;
• 45 minutes de pose et fixation du terminal ;
• 30 minutes de raccordement et finitions ;
• 20 minutes de contrôle et photographies.

Temps total :

30 + 45 + 30 + 45 + 30 + 20 = 200 minutes

soit :

3 h 20.

Avec deux personnes mobilisées pendant certaines phases, le coût réel peut être très éloigné du prix de la seule tuile spéciale.

Cette simulation est volontairement pédagogique : le temps réel dépend de l'accès, de la couverture, du terminal et de la configuration du chantier.

Que vérifier avant de quitter le chantier ?

Une checklist simple peut éviter beaucoup de reprises :

• terminal correspondant à l'usage prévu ;
• diamètre du rejet vérifié ;
• absence de réduction improvisée ;
• conduit correctement raccordé ;
• fixation mécanique conforme au système ;
• couverture correctement repositionnée ;
• écoulement de l'eau cohérent autour de la sortie ;
• écran sous-toiture traité ;
• absence de gaine écrasée ;
• absence de rejet dans les combles ;
• photos du raccord avant fermeture lorsque cela est utile.

Quelles erreurs éviter avec une tuile à douille ou une sortie VMC ?

• Confondre tuile chatière et sortie VMC.
• Choisir le diamètre en fonction de la tuile disponible.
• Réduire un rejet Ø160 en Ø125 sans validation technique.
• Raccorder une VMC directement sous une chatière.
• Laisser le conduit déboucher dans les combles.
• Multiplier inutilement les coudes.
• Écraser une gaine souple pour la faire passer.
• Découper l'écran sous-toiture sans traiter la pénétration.
• Couper un élément de charpente sans étude.
• Placer le terminal dans une zone défavorable uniquement pour raccourcir le conduit.
• Faire reposer le poids du terminal sur la gaine.
• Utiliser du mastic pour compenser un accessoire mal adapté.
• Oublier de définir qui réalise le raccord entre couvreur et installateur VMC.

FAQ sur les tuiles à douille et sorties VMC

À quoi sert une tuile à douille ?

Une tuile à douille permet le passage ou le raccordement d'un conduit à travers une couverture en tuiles. Son usage exact dépend de la tuile, de son chapeau et du système auquel elle est raccordée.

Quelle différence entre une tuile à douille et une chatière ?

La tuile chatière participe à la ventilation sous couverture. La tuile à douille permet le passage ou le raccordement d'un conduit. Une chatière ne doit donc pas être considérée comme une sortie VMC.

Peut-on brancher une VMC sur une tuile à douille ?

Cela dépend du système. Certains fabricants proposent des accessoires permettant le raccordement d'un rejet de ventilation derrière une tuile à douille. D'autres installations nécessitent un terminal de toiture spécifique. Il faut vérifier les prescriptions de la VMC et du terminal.

Quel diamètre pour une sortie VMC en toiture ?

Le diamètre doit correspondre aux prescriptions du système. Pour une installation relevant du NF DTU 68.3 en maison individuelle, le diamètre du rejet ne doit pas être réduit et la sortie de toiture doit avoir un diamètre au moins égal à celui du piquage de rejet, avec un minimum de 160 mm dans ce cadre.

Peut-on passer de 160 à 125 mm pour la sortie VMC ?

Il ne faut pas réaliser cette réduction arbitrairement. Passer de Ø160 à Ø125 représente environ 39 % de section en moins. Le réseau et son terminal doivent respecter le dimensionnement prévu pour l'installation.

Où placer une sortie VMC sur le toit ?

L'emplacement doit tenir compte du groupe VMC, de la longueur du conduit, des coudes, de la charpente, de la couverture, des vents dominants et des autres prises ou rejets d'air. La position doit être validée à la fois du point de vue de la ventilation et de la toiture.

Comment étancher une sortie VMC sur une toiture en tuiles ?

Il faut utiliser le dispositif prévu pour le terminal : tuile adaptée, embase, collerette ou abergement selon le système. L'eau provenant de l'amont doit pouvoir contourner la sortie et poursuivre son écoulement sans pénétrer sous la couverture.

Comment traiter l'écran sous-toiture autour d'une sortie VMC ?

La pénétration doit préserver la continuité fonctionnelle de l'écran et éviter qu'une éventuelle eau circulant dessus soit dirigée vers l'ouverture. Les raccords doivent être compatibles avec la membrane utilisée.

Pourquoi faut-il isoler le conduit VMC dans les combles ?

Lorsque le réseau traverse un volume non chauffé, les prescriptions de ventilation prévoient des dispositions adaptées, notamment pour limiter les problèmes de condensation et préserver le fonctionnement du réseau.

Une VMC peut-elle rejeter son air directement dans les combles ?

Non. Le rejet d'air vicié doit être conduit vers l'extérieur. Les combles ne doivent pas servir de zone de rejet de la VMC.

Une sortie VMC peut-elle remplacer une tuile chatière ?

Non. La sortie VMC évacue l'air extrait du logement tandis que la chatière participe à la ventilation sous couverture. Ce sont deux circuits et deux fonctions différents.

Qui doit poser la sortie VMC : le couvreur ou l'installateur VMC ?

La répartition dépend du chantier et du marché. Le plus important est de définir clairement les responsabilités : le couvreur maîtrise généralement l'intégration et l'étanchéité dans la couverture, tandis que l'entreprise de ventilation maîtrise le dimensionnement et les performances du réseau. Les deux doivent coordonner le raccord.

Que disent les règles techniques sur le rejet VMC en toiture ?

Le terminal ne doit pas être choisi uniquement pour son aspect ou sa facilité de pose. Le réseau de refoulement fait partie du dimensionnement de la ventilation.

Pour approfondir les prescriptions relatives au réseau, au diamètre du rejet et à la sortie de toiture, consultez la présentation du NF DTU 68.3 consacrée aux installations de ventilation.

Sur un chantier réel, il faut également consulter la notice de la VMC et celle du terminal retenu : les prescriptions d'un équipement particulier peuvent être plus précises que les principes généraux présentés ici.

La sortie VMC doit être pensée avant d'ouvrir la toiture

Une sortie de ventilation réussie n'est pas simplement une tuile spéciale bien alignée avec les autres.

Elle doit faire fonctionner correctement deux systèmes en même temps :

le réseau de ventilation à l'intérieur + la couverture à l'extérieur.

La bonne méthode consiste donc à travailler dans cet ordre :

identifier le réseau → vérifier le diamètre → choisir le terminal → définir l'emplacement → contrôler la charpente → traiter l'écran → intégrer la sortie à la couverture → raccorder → fixer → contrôler.

Cette coordination évite les solutions improvisées : réduction de diamètre à la dernière minute, gaine écrasée, rejet sous les tuiles, écran découpé sans raccord ou terminal placé dans une zone défavorable.

Pour le couvreur, prendre quelques minutes pour identifier précisément le réseau avant le devis permet aussi de mieux chiffrer la prestation et de définir clairement ce qui relève de son intervention et de celle de l'entreprise de ventilation.

Avec CouvrAppy, les entreprises de couverture peuvent préparer leurs devis, organiser les ouvrages et conserver les informations techniques propres à chaque chantier. Demandez une démonstration de CouvrAppy pour découvrir comment simplifier le chiffrage et le suivi de vos chantiers de toiture.
